Viabilisation et réseaux : ce qu’il faut anticiper

Définition et enjeux de la viabilisation d'un parc résidentiel

La viabilisation désigne l'ensemble des travaux et raccordements permettant de relier les emplacements individuels et les équipements communs d'un parc résidentiel aux infrastructures collectives indispensables à son exploitation.

Distinction entre terrain viabilisable et terrain viabilisé

Un terrain viabilisable présente la caractéristique d'être situé dans une zone constructible selon le plan local d'urbanisme et d'offrir un accès technique et juridique aux réseaux publics dans un périmètre raisonnable. Le certificat d'urbanisme opérationnel délivré par la mairie précise l'existence et la localisation des différents réseaux disponibles en limite de propriété ou à proximité immédiate.

Un terrain viabilisé dispose quant à lui de l'ensemble des branchements effectifs jusqu'en limite de parcelle, avec compteurs ou points de livraison installés et fonctionnels. Les travaux de raccordement depuis le domaine public jusqu'aux coffrets en limite de propriété ont été réalisés et réceptionnés par les gestionnaires de réseaux.

Exemple concret : un terrain de trois hectares classé en zone UL situé à soixante mètres d'une canalisation d'eau potable et à quatre-vingts mètres d'un poste de transformation électrique constitue un terrain viabilisable. Les travaux de viabilisation consisteront à réaliser les tranchées et branchements sur ces distances puis à distribuer les différents fluides à l'intérieur du parc jusqu'à chaque emplacement.

Réseaux indispensables pour un parc résidentiel

La distribution d'eau potable alimente les hébergements pour tous les usages sanitaires et domestiques : lavabos, douches, cuisines, toilettes. Le réseau interne comprend une canalisation principale en polyéthylène haute densité ou en fonte ductile parcourant le parc, des canalisations secondaires desservant chaque emplacement, des vannes de sectionnement permettant l'isolement de portions de réseau pour interventions, un compteur général en tête de réseau puis des compteurs divisionnaires pour chaque emplacement.

L'alimentation électrique fournit l'éclairage, le chauffage, les appareils électroménagers des hébergements ainsi que l'éclairage public du parc. Le réseau basse tension se compose d'une arrivée générale depuis le poste de transformation, d'un coffret de distribution principale, de câbles souterrains en aluminium ou cuivre dans des fourreaux protecteurs, de coffrets divisionnaires regroupant les départs vers plusieurs emplacements, d'armoires de comptage équipées de disjoncteurs différentiels à chaque emplacement.

L'évacuation et le traitement des eaux usées collectent les rejets des sanitaires, cuisines, douches. Le système d'assainissement comprend un réseau de canalisations gravitaires en PVC ou grès aboutissant soit au réseau public de collecte, soit à une station d'épuration interne au parc si le tout-à-l'égout n'est pas disponible.

Les télécommunications permettent l'accès téléphonique fixe et internet. Le déploiement de la fibre optique constitue désormais un critère de qualité attendu par les acquéreurs, nécessitant la pose de fourreaux dédiés et l'installation de points de branchement optiques à chaque emplacement.

Impact économique et patrimonial de la viabilisation

Le coût global de viabilisation d'un parc de cinquante emplacements oscille généralement entre trois cents mille et six cents mille euros selon la configuration du site et la distance aux réseaux existants, représentant entre quinze cents et douze mille euros par emplacement. Cette dépense se répercute directement sur le prix de vente des parcelles viabilisées.

Un emplacement non viabilisé sur terrain constructible se négocie couramment entre dix mille et vingt mille euros selon la localisation géographique. Le même emplacement entièrement viabilisé avec tous les réseaux en limite de parcelle atteint des valeurs comprises entre vingt-cinq mille et quarante-cinq mille euros, la viabilisation représentant ainsi cinquante à soixante pourcent de la valorisation du lot fini.

La qualité de la viabilisation influence également les charges d'exploitation futures. Un réseau d'assainissement correctement dimensionné et réalisé avec des matériaux durables limitera les coûts de maintenance et les désordres ultérieurs. À l'inverse, un réseau sous-dimensionné ou mal posé génère des interventions fréquentes, des engorgements, des affaissements de voirie, grevant le budget de fonctionnement de l'association syndicale des propriétaires.

Raccordement au réseau d'eau potable

La distribution d'eau potable constitue le premier réseau à mettre en œuvre car sa disponibilité conditionne le démarrage effectif du chantier d'aménagement pour tous les travaux de terrassement, maçonnerie, arrosage des plantations.

Identification du gestionnaire et procédure de demande

La compétence eau potable relève soit de la commune en régie directe, soit d'un syndicat intercommunal des eaux, soit d'une société délégataire privée comme Veolia Eau, Suez Eau France, Saur. La mairie fournit les coordonnées du gestionnaire compétent sur le territoire concerné.

La demande de branchement s'effectue au moyen d'un formulaire spécifique accompagné d'un plan de situation, d'un plan de masse du projet, de l'arrêté de permis d'aménager. Le gestionnaire réalise une étude de faisabilité vérifiant la capacité du réseau existant à alimenter le nombre d'emplacements prévus sans compromettre la pression et le débit disponibles pour les abonnés existants.

Délai moyen de traitement : quatre à huit semaines entre le dépôt du dossier complet et la réception du devis de branchement. Ce délai peut s'allonger de quatre à six semaines supplémentaires si des travaux d'extension ou de renforcement du réseau public s'avèrent nécessaires pour garantir une alimentation suffisante.

Dimensionnement du réseau interne

Le calcul du diamètre des canalisations internes repose sur l'évaluation des débits de pointe correspondant à la consommation simultanée d'eau par plusieurs hébergements. Un parc de cinquante emplacements avec occupation moyenne de quatre personnes par hébergement représente une population théorique de deux cents usagers.

La méthode réglementaire applique des coefficients de simultanéité tenant compte du fait que tous les équipements ne fonctionnent jamais simultanément. Pour un parc de cette taille, le débit de pointe à prévoir s'établit couramment entre huit et douze mètres cubes par heure, nécessitant une canalisation principale en diamètre quatre-vingts à cent millimètres, des canalisations secondaires en diamètre soixante millimètres, des branchements individuels en diamètre vingt-cinq millimètres.

Exemple de sous-dimensionnement : un promoteur économe installe une canalisation principale en diamètre soixante millimètres pour un parc de quarante emplacements. En période estivale de forte occupation, la pression chute en fin de réseau empêchant le fonctionnement normal des chauffe-eau et machines à laver. La reprise complète de la canalisation principale représente un surcoût de quarante mille euros imprévu.

Coûts et délais de réalisation

Le branchement depuis le réseau public jusqu'en limite de propriété inclut la réalisation d'un regard de branchement, la pose d'une canalisation en tranchée sur la distance séparant le terrain du réseau existant, l'installation d'un compteur général en chambre de comptage. Ce branchement principal facturé par le gestionnaire coûte entre mille cinq cents et quatre mille euros selon la distance linéaire, majoré de mille euros par tranche de vingt mètres au-delà de cinquante mètres.

Le réseau intérieur du parc réalisé par l'aménageur comprend les tranchées principales le long des voiries, les branchements secondaires vers chaque emplacement, les compteurs divisionnaires, les vannes de sectionnement. Pour un parc de cinquante emplacements avec huit cents mètres linéaires de canalisations, le coût s'établit entre soixante mille et cent mille euros matériel et main d'œuvre, soit environ mille cinq cents euros par emplacement.

Durée des travaux : quatre à six semaines pour le réseau interne une fois les tranchées principales creusées par le terrassier, incluant la pose des canalisations, l'installation des compteurs, les tests d'étanchéité et de pression, la désinfection du réseau avant mise en service.

Alimentation électrique et raccordement Enedis

Le raccordement électrique mobilise des délais incompressibles liés aux procédures internes du gestionnaire de réseau qui impose une planification anticipée dès les phases initiales du projet.

Procédure de raccordement auprès d'Enedis

La demande de raccordement s'effectue exclusivement en ligne via l'espace dédié raccordement d'Enedis. Le dossier comprend le permis d'aménager, un plan de situation, un plan de masse indiquant l'emplacement souhaité du poste de livraison, la puissance totale nécessaire calculée en kilowatts.

Enedis désigne un interlocuteur raccordement unique qui accompagne le porteur de projet tout au long du processus. Cet interlocuteur réalise une étude technique identifiant le poste source de rattachement, vérifiant la capacité disponible, déterminant les travaux d'extension éventuellement nécessaires sur le réseau de distribution.

Le devis de raccordement est remis sous dix jours ouvrés pour les situations simples, sous six semaines maximum pour les cas complexes nécessitant une extension de réseau. Ce devis détaille les travaux à la charge d'Enedis sur le domaine public, les travaux restant à la charge du demandeur sur le domaine privé, un calendrier prévisionnel, les conditions de paiement.

Choix de la puissance et du point de livraison

La puissance de raccordement se détermine en additionnant les puissances souscrites individuellement par chaque emplacement et en appliquant un coefficient de foisonnement reflétant l'usage non simultané. Pour cinquante emplacements souscrits à neuf kilovoltampères chacun, la puissance théorique cumulée atteint quatre cent cinquante kilovoltampères.

Le coefficient de foisonnement couramment retenu pour un parc résidentiel de loisirs s'établit à zéro virgule cinq, ramenant la puissance de raccordement nécessaire à deux cent vingt-cinq kilovoltampères. Cette puissance impose généralement l'installation d'un poste de transformation privatif si le réseau basse tension existant ne présente pas de capacité résiduelle suffisante.

Deux configurations techniques possibles : le raccordement en schéma radial depuis un poste public proche avec extension du réseau basse tension jusqu'au parc, ou la création d'un poste de transformation dédié alimenté en moyenne tension vingt mille volts depuis le réseau haute tension. Cette seconde solution s'impose généralement au-delà de cent cinquante kilovoltampères de puissance ou lorsque la distance au poste public dépasse cinq cents mètres.

Budget et échéancier des travaux électriques

Le coût de raccordement facturé par Enedis varie considérablement selon la distance et la puissance. Pour un raccordement basse tension simple à moins de cent mètres nécessitant une puissance inférieure à trente-six kilovoltampères, compter entre mille cinq cents et trois mille euros. Pour un raccordement avec poste de transformation privatif, le budget s'envole entre cinquante mille et cent cinquante mille euros incluant le génie civil du poste, les équipements moyenne tension, le transformateur, le tableau général basse tension.

Le réseau interne basse tension depuis le point de livraison jusqu'aux emplacements comprend les tranchées communes avec les autres réseaux, les câbles en aluminium sous gaine, les coffrets de distribution, les armoires de comptage individuelles. Pour cinquante emplacements avec mille mètres de câbles, prévoir entre quatre-vingt mille et cent vingt mille euros selon le choix des équipements et la configuration du terrain.

Délais incompressibles : six semaines à quatre mois entre la signature du devis Enedis et la réalisation effective des travaux de raccordement selon la charge de travail du gestionnaire et la complexité technique. Ces délais échappent au contrôle du maître d'ouvrage et peuvent décaler significativement le planning global si la demande n'est pas anticipée suffisamment tôt.

Assainissement collectif ou autonome

Le choix du mode d'assainissement dépend de l'existence ou non d'un réseau public de collecte à proximité du terrain et de la capacité de ce réseau à traiter les effluents supplémentaires générés par le parc.

Raccordement au réseau d'assainissement collectif

Lorsqu'une canalisation publique d'eaux usées dessert le secteur, le raccordement au tout-à-l'égout s'impose réglementairement. La demande s'adresse au service assainissement de la commune ou au syndicat intercommunal compétent qui délivre une autorisation de déversement après vérification de la capacité résiduelle de la station d'épuration à traiter les volumes supplémentaires.

Le branchement principal depuis le réseau public jusqu'en limite de propriété s'effectue par un regard de raccordement et une canalisation gravitaire en pente constante minimale de un pourcent. Le gestionnaire facture ce branchement entre mille cinq cents et quatre mille euros selon la distance, auquel s'ajoute une participation forfaitaire au financement de l'assainissement collectif comprise entre mille et trois mille euros par emplacement selon les délibérations tarifaires locales.

Le réseau intérieur gravitaire évacue les eaux usées de chaque hébergement vers le branchement principal. Les canalisations en PVC diamètre cent à cent cinquante millimètres suivent le tracé des voiries en respectant une pente minimale régulière évitant toute contre-pente source de stagnation et d'engorgement. Des regards de visite espacés de trente à cinquante mètres permettent l'inspection et le curage périodique.

Budget assainissement collectif : entre trente mille et soixante mille euros pour le réseau intérieur d'un parc de cinquante emplacements, soit environ mille euros par emplacement, auxquels s'ajoutent les participations forfaitaires prélevées par la collectivité représentant cinquante mille à cent cinquante mille euros supplémentaires non récupérables.

Système d'assainissement autonome par micro-station

En l'absence de réseau public disponible, l'installation d'un dispositif d'assainissement non collectif devient obligatoire. Les micro-stations d'épuration à culture bactérienne libre constituent la solution technique la mieux adaptée aux contraintes des parcs résidentiels présentant une occupation variable selon les périodes de l'année.

Ces équipements compact regroupent dans une cuve enterrée les différentes phases de traitement biologique : prétraitement par décantation primaire, réacteur biologique à boues activées assurant la dégradation de la pollution organique par des bactéries aérobies, clarificateur séparant les boues de l'eau épurée, système de recirculation et d'aération par surpresseur. La capacité se dimensionne en équivalents-habitants avec un coefficient de simultanéité tenant compte de l'occupation saisonnière.

Avantage des micro-stations : emprise au sol réduite de quelques mètres carrés contre plusieurs centaines de mètres carrés pour un épandage traditionnel, reprise rapide de l'activité bactérienne après une période d'inoccupation hivernale contrairement aux filtres à sable, possibilité de rejet en milieu hydraulique superficiel après obtention d'une autorisation préfectorale au titre de la loi sur l'eau.

Voirie interne et espaces de circulation

Le réseau de voiries assure la desserte de tous les emplacements, l'accessibilité des véhicules de secours conformément aux prescriptions du service départemental d'incendie, l'évacuation des eaux pluviales de ruissellement.

Prescriptions dimensionnelles réglementaires

L'arrêté du 28 septembre 2007 fixant les normes d'aménagement des parcs résidentiels de loisirs n'impose pas explicitement de largeur minimale de voirie mais renvoie au respect des règles de sécurité incendie. Ces règles exigent une largeur libre de quatre mètres minimum permettant la circulation et le positionnement des véhicules de lutte contre l'incendie.

En pratique, les voiries principales structurant le parc présentent généralement une largeur de chaussée de quatre virgule cinquante à cinq mètres avec accotements enherbés ou minéraux de cinquante centimètres de chaque côté, soit une emprise totale de six mètres. Les voiries secondaires desservant un nombre limité d'emplacements en impasse peuvent se contenter d'une largeur de trois virgule cinquante mètres avec aire de retournement en tête permettant aux véhicules de faire demi-tour.

Exemple de non-conformité : un parc aménage des voiries de trois mètres de large pour économiser sur les terrassements. Lors du contrôle de sécurité précédant l'ouverture, le service départemental d'incendie refuse de rendre un avis favorable au motif que ses véhicules ne peuvent circuler et stationner dans les conditions réglementaires. La reprise complète des voiries représente un surcoût de quatre-vingt mille euros et retarde l'exploitation de six mois.

Structure et matériaux de la chaussée

Le dimensionnement de la chaussée tient compte de la nature du sol support et du trafic prévisible. Un parc résidentiel génère un trafic léger de véhicules de tourisme avec ponctuellement le passage de poids lourds pour les approvisionnements, collecte des déchets, interventions de maintenance.

Structure type sur sol de portance moyenne : décapage de la terre végétale sur trente centimètres, pose d'un géotextile anticontaminant empêchant la remontée des fines du sol naturel, couche de forme en grave non traitée de vingt centimètres compactée assurant une plateforme stable, couche de base en grave bitume de huit centimètres répartissant les charges, couche de roulement en enrobé bitumineux de cinq centimètres apportant l'étanchéité et la finition.

Solutions alternatives économiques : voiries en béton désactivé présentant une excellente durabilité avec un coût comparable aux enrobés, voiries en graves stabilisées mécaniquement réduisant le coût de moitié mais nécessitant un entretien plus fréquent, revêtements perméables en enrobés drainants ou dalles alvéolées favorisant l'infiltration des eaux pluviales et limitant l'imperméabilisation.

Coût et durée de réalisation

Le prix de réalisation d'une voirie enrobée varie entre quatre-vingts et cent cinquante euros le mètre carré selon l'épaisseur de la structure, la qualité des matériaux, l'accessibilité du chantier. Pour un parc de cinquante emplacements avec mille cinq cents mètres linéaires de voiries en largeur moyenne de cinq mètres, la surface totale atteint sept mille cinq cents mètres carrés représentant un budget de six cents mille à un million cent mille euros.

Parkings visiteurs et aires de stationnement : prévoir trois places de stationnement public pour dix emplacements privés selon les recommandations habituelles, soit cent cinquante places pour un parc de cinquante emplacements nécessitant mille cinq cents mètres carrés de parkings supplémentaires au coût de cent vingt mille à deux cent vingt-cinq mille euros.

Durée d'exécution : six à huit semaines pour le terrassement général du parc incluant les décapages, les mouvements de terre, les plateformes, quatre à six semaines pour la réalisation des corps de chaussée et enrobages une fois tous les réseaux enterrés posés et les tranchées remblayées. La voirie intervient en phase finale de chantier après achèvement de toutes les canalisations souterraines.

Tableau synthétique coûts viabilisation par poste

Planification et coordination des interventions

La réussite de la phase de viabilisation repose sur une coordination rigoureuse entre les multiples intervenants dont les contraintes techniques et calendaires doivent s'articuler harmonieusement.

Séquencement optimal des travaux

Phase préparatoire : décapage de la terre végétale sur l'ensemble du site, réalisation des terrassements généraux créant les plateformes d'emplacements aux niveaux définitifs, exécution des bassins de rétention des eaux pluviales si nécessaires. Durée trois à cinq semaines selon les volumes de déblais-remblais.

Phase réseaux enterrés : ouverture simultanée de toutes les tranchées communes dimensionnées pour recevoir l'ensemble des canalisations avec séparation réglementaire entre réseaux, pose coordonnée des conduites d'eau potable, d'assainissement, des fourreaux électriques et télécom, réalisation des regards et chambres, tests d'étanchéité et de pression, remblaiement soigné des tranchées par couches successives compactées. Durée six à huit semaines.

Phase branchements individuels : tirage des câbles électriques depuis les coffrets de distribution jusqu'aux armoires d'emplacements, installation des compteurs d'eau divisionnaires, pose des boîtiers de branchement télécom, tests de continuité et mesures électriques. Durée quatre semaines.

Phase voirie définitive : réglage fin des fonds de forme, application des couches de fondation grave bitume, réalisation des enrobés de finition, marquage au sol, signalisation. Durée quatre à six semaines après compactage des remblais de tranchées.

Gestion des interfaces entre corps d'état

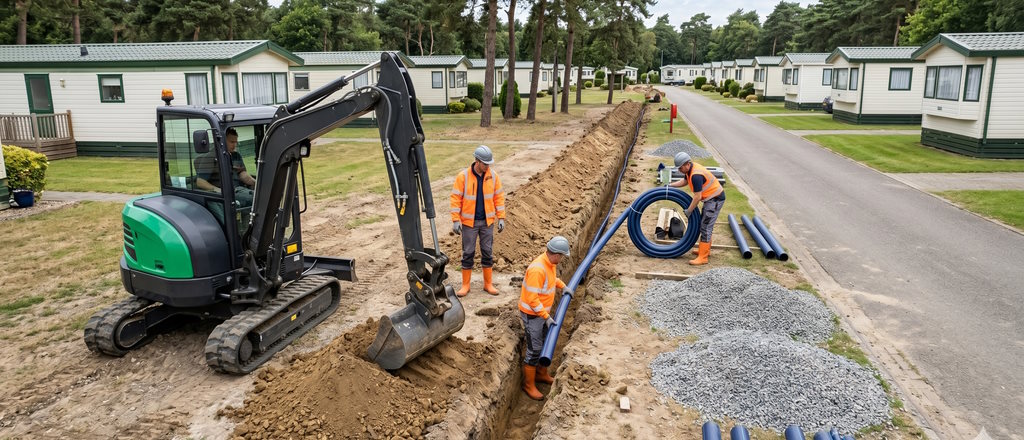

Le terrassier réalise les tranchées communes à tous les réseaux en respectant les profondeurs et espacements réglementaires : réseau d'assainissement en fond de fouille à un mètre de profondeur minimale pour garantir la pente gravitaire, réseau d'eau potable à soixante-dix centimètres évitant le gel, fourreaux électriques et télécom à cinquante centimètres permettant un accès facilité, séparation horizontale minimale de vingt centimètres entre réseaux de natures différentes.

Le plombier pose les canalisations d'eau potable et d'assainissement avec tous leurs accessoires regards, vannes, compteurs en respectant scrupuleusement les pentes, les butées de fond de fouille, les hauteurs de couverture. Il réalise les essais d'étanchéité avant remblaiement par épreuve hydraulique en pression pour l'eau potable, par fumigènes ou mise en eau pour l'assainissement.

L'électricien tire les câbles basse tension dans les fourreaux préalablement posés, installe les coffrets de distribution et armoires de comptage, réalise les raccordements des bornes amont et aval, effectue les mesures d'isolement et de continuité des masses, obtient les attestations de conformité Consuel indispensables à la mise sous tension par Enedis.

Point de vigilance coordination : le terrassier ne peut remblayer définitivement les tranchées qu'après achèvement complet des poses, tests et réceptions par tous les corps d'état. Un remblaiement prématuré obligerait à rouvrir les tranchées générant surcoûts et retards. La tenue d'un journal de chantier quotidien avec photos géolocalisées documente précisément l'avancement et facilite la traçabilité des interventions.

Réceptions et mises en service

Chaque réseau fait l'objet d'une réception technique spécifique avant autorisation de mise en service. Le gestionnaire d'eau potable effectue un contrôle de conformité vérifiant le bon dimensionnement, l'étanchéité du réseau, la propreté intérieure des canalisations, puis réalise des analyses bactériologiques après désinfection. Ces analyses nécessitent trois à quatre semaines de délai laboratoire.

Enedis procède à la mise sous tension définitive après réception du Consuel attestant de la conformité de l'installation électrique intérieure aux normes en vigueur. Cette mise en service intervient uniquement sur rendez-vous planifié plusieurs semaines à l'avance, imposant d'anticiper la demande pour éviter des retards en fin de chantier.

Le service public d'assainissement non collectif contrôle la bonne exécution de la micro-station avant autorisation d'exploitation. Ce contrôle porte sur le dimensionnement, la conformité de l'installation aux prescriptions de l'arrêté préfectoral, le fonctionnement des équipements électromécaniques, la qualité de l'eau épurée en sortie.

À retenir sur viabilisation et réseaux

• La viabilisation complète d'un parc de cinquante emplacements représente un investissement global compris entre un million cent mille et deux millions cent trente-cinq mille euros soit vingt-deux mille six cents à quarante-deux mille sept cents euros par emplacement, se décomposant principalement entre voiries quarante-cinq à soixante pourcent, électricité vingt à vingt-cinq pourcent, assainissement quinze à vingt pourcent, eau potable cinq à huit pourcent
• Les délais incompressibles de raccordement Enedis oscillent entre six semaines et quatre mois selon la complexité technique et la charge de travail du gestionnaire, imposant une anticipation de la demande dès l'obtention du permis d'aménager pour éviter tout décalage du planning global compromettant l'ouverture à la date prévue
• Le dimensionnement des réseaux internes doit intégrer des coefficients de simultanéité et de foisonnement adaptés à l'usage saisonnier des parcs résidentiels : débit de pointe eau potable huit à douze mètres cubes par heure pour cinquante emplacements, puissance électrique avec coefficient zéro virgule cinq soit deux cent vingt-cinq kilovoltampères pour quatre cent cinquante kilovoltampères théoriques, micro-station dimensionnée pour cent cinquante à deux cents équivalents-habitants
• La coordination séquentielle des travaux suit un ordre intangible : terrassements généraux créant les plateformes définitives, tranchées communes à tous les réseaux respectant profondeurs et espacements réglementaires, poses simultanées des canalisations avec tests avant remblaiement, branchements individuels et installation des compteurs, voiries définitives intervenant en phase terminale après compactage des remblais
• Les réceptions techniques par les gestionnaires conditionnent les autorisations de mise en service : analyses bactériologiques de l'eau potable nécessitant trois à quatre semaines de délai laboratoire après désinfection du réseau, attestation Consuel obligatoire avant mise sous tension Enedis, contrôle du service public d'assainissement non collectif pour autorisation d'exploitation de la micro-station, défaut d'anticipation de ces formalités bloquant l'exploitation plusieurs semaines après achèvement physique des travaux
